Как поменять кронштейн двигателя ваз 2110

Замена

Мы уже отмечали, что опор на ВАЗ 2114 в общей сложности три. Но не редко автовладельцы решают установить четвертую — дополнительную подушку. Она служит для соединения картера и поперечены передней подвески. За счет этого снижается износ и вибрации, повышается уровень комфорта. Но учтите, при такой доработке придется искать новое место для модуля зажигания.

Теперь поговорим более детально про три штатные подушки. Замена каждой из них выполняется в определенной последовательности и по соответствующему алгоритму.

Передняя

Чтобы поменять переднюю подушку движка, следуйте инструкции.

1. Загоните автомобиль на яму с ровной площадкой. Застопорите колеса, включите ручник, поставьте коробку в режим первой передачи. Это гарантия того, что машина не скатится неожиданно для вас.
2. Демонтируйте защиту картера и освободите себе доступ к передней подушке.
3. Если машина служит далеко не первый год, а к опорам вы не подбирались давно, тогда обязательно обработайте все крепежные элементы с помощью WD40 или другого эффективного «борца» против ржавчины.
4. С помощью домкрата необходимо немного приподнять силовой агрегат. При этом обязательно используйте брус из дерева в качестве прокладки, чтобы не повредить мотор. Следите за радиатором и вентилятором, поднимая движок. Они не должны сломаться, иначе серьезных расходов вам не избежать.
5. На поперечине кузова располагается довольно длинный болт. Он крепит опору и кронштейн. Его нужно открутить.
6. Теперь откручиваются болты, которые соединяют блок мотора и подушку.
7. Остается извлечь поврежденный элемент и заменить его на новый.
8. Сборка выполняется строго в обратной последовательности.

Левая

Здесь вам помимо стандартного набора инструментов потребуется еще трос.

1. С помощью троса подцепите КПП и поставьте под нее домкрат.
2. При наличии на вашем авто большого статора (устройство старого образца), без его демонтажа не обойтись.
3. Теперь демонтируем болт, который соединяет кронштейн и опору.
4. Извлеките изношенную подушку.
5. Поставьте новый элемент на место, выполните обратную сборку.
6. Перед тем как прочно закручивать все крепежи, убедитесь, что все оказалось ровно на своих местах.

[media=[media=https://www.youtube.com/watch?v=1oi01yYHkco]

Задняя

Здесь также пригодится трос. Как именно выполнить замену? Достаточно просто.

1. По аналогии с левой опорой, подцепите КПП и подставьте под нее ваш домкрат.
2. Ослабьте немного крепежи, которые фиксируют коробку передач и заднюю опору.
3. Ослабьте хват двух гаек на кузове, которые удерживают резиновую опору.
4. Немного поднимите домкратом КПП и открутите обе гайки.
5. От самой коробки откручиваются болты, которые удерживают подушку.
6. Демонтируйте поврежденный элемент, установите новую опору и выполните сборку в обратной последовательности.
7. Если на крепежах имеется ржавчина, рекомендуем очистить ее или заменить болты на аналогичные новые.

Поменять данные элементы не сложно, но все же советуем предварительно проконсультироваться со специалистами, посмотреть обучающие видео инструкции. Это позволит увереннее взяться за работу своими руками и сэкономить внушительную сумму денег на услугах автосервиса.

Чтобы новые элементы двигателя и КПП служили долго и надежно, рекомендуем не экономить на их приобретении. Купите сразу качественные изделия, которые прослужат вам далеко не один год.

Возможные проблемы

Есть несколько ситуаций, когда происходит удар картером о дорожную поверхность. Их последствия могут быть самыми различными.

Потому давайте рассмотрим наиболее распространенные ситуации и определим, что при этом следует делать вам, как водителю и владельцу машины.

Образовалась вмятина, но пробоя не видно

Высока вероятность того, что в результате подобного повреждения сломался сапун, то есть маслоприемник.

Не стоит преждевременно радоваться, если следов потеков масла не обнаружилось после удара.

Сапун для «десятки» зачастую изготавливается из пластика или алюминия. Его конструкция включает маслоприемную трубку. Она располагается немного выше поддона — примерно на 5 сантиметров. Потому место облома трубки может оказаться выше, нежели имеющийся уровень масла.

Если произошел подобный удар, немедленно заглушите автомобиль, остановитесь.

Далее следует проверить сапун на предмет наличия облома:

• Запустите двигатель, выполнив пробный запуск. Если при этом не погасла лампочка датчика масла, высока вероятность поломки сапуна;
• Заглушите силовой агрегат;
• Долейте в картер масла, после чего запустите мотор;
• Если при этом под машиной появилось пятно масла, сапун все же сломался. Придется вызывать службу эвакуации;
• Если лампочка датчика давления масла выключилась, можно надеяться, что с сапуном после удара ничего не произошло. Можете продолжать движение своим ходом. Только на станцию технического обслуживания.

В подобной ситуации часто ремонт заключается в простой замене сапуна. Сделать это не так просто, но все же легче по сравнению с капитальным ремонтом двигателя.

Вмятина на блоке незначительная, следов пробоя нет

При таких ударах сапун обрывается крайне редко. Но зазор между ним и поддоном может уменьшиться. Из-за этого снижаются эксплуатационные характеристики автомобиля, машина может не выдержать сильных нагрузок.

Что может повлечь за собой подобная неприятность? Масляный голод. Для двигателя это не лучше обрыва сапуна, а может даже и хуже. Вы не сможете получить необходимую информацию от ЭБУ, поскольку система контроля за системами на «десятках» достаточно примитивная. Далеко не факт, что на бортовом компьютере «вылезет» соответствующий код ошибки.

Хорошо, если на приборной панели не загорелась сигнальная лампа давления масла. В таком случае продолжайте движение своим ходом и направляйтесь к ближайшей станции технического обслуживания. Вам нужно будет демонтировать поддон, выровнять его или полностью заменить. Параллельно обязательно проверьте текущее состояние сапуна.

Картер пробило

Если штатный брызговик получил пробоину, из поддона вытекает масло и образует целую лужу из смазочной жидкости под машиной, это плохо.

ВАЖНО! Ни при каких обстоятельствах не пытайте завести двигатель, если обнаружили лужу масла под картером. Находясь в движении и увидев следы масла, идущие за вами, максимально быстро остановитесь и заглушите мотор

Вызывайте эвакуаторную службу

Находясь в движении и увидев следы масла, идущие за вами, максимально быстро остановитесь и заглушите мотор. Вызывайте эвакуаторную службу.

Выбор защиты

Чтобы обеспечить надлежащую защиту собственному двигателю на ВАЗ 2110, необходимо для начала определиться, какой именно элемент будет устанавливаться на днище автомобиля.

Сегодня производители предлагают множество вариантов. Определим наиболее популярные решения в случае с отечественной «десяткой», обсудим их особенности. Это поможет вам сделать окончательное решение конкретно для вашей ситуации.

Тип защиты

Особенности

Защита из сплава алюминия

Легкая, достаточно надежная и прочная. Для установки не требуется приобретать специальные крепежные кронштейны. Обычно имеющиеся крепления отлично подходят для фиксации

Стальная защита с порошковой краской

Такие элементы отличаются долговечностью и неплохой устойчивостью к коррозии. Однако характеризуются существенным недостатком — металл слишком тонкий, потому надежной защиты не ждите

Защита производства КАМАЗа

Это самый толстый вариант защиты, где металл используется толщиной около 4 миллиметров. Отличаются надежностью, большим весом. Из-за массы возникает серьезный недостаток — крепежи могут попросту вырваться со всеми вытекающими. Потому для монтажа следует обязательно использовать специальные кронштейны повышенной прочности

Обязательно выбирайте сталь толщиной не менее 2 миллиметров. При этом присутствие штампованных ребер жесткости также настоятельно рекомендовано.

При покупке защиты, обязательно обратите внимание на наличие специальных технологических отверстий, через которые осуществляется слив масла из картера, а также обеспечивается обдувка силового агрегата. Крепежи только в полном соответствии с отверстиями, предусмотренными на ВАЗ 2110

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
2. Снимите защиту двигателя.
3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
8. Кронштейн снимается, извлекается подушка и меняется на новую.
9. Далее сборку выполняйте в обратной последовательности.
10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
15. Снимите заднюю опору.
16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

• Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
• Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
• Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
• Выполните обратную сборку;
• В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
• Достаньте болт вместе с гайкой;
• Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
• Опору теперь можно снять, заменить подушку или весь узел;
• Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Важным полезным свойством доработки путем установки дополнительной опоры является предотвращение срыва нижнего патрубка с радиатора, чем десятки серьезно страдают.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

• Периодическая проверка затяжки болтов;
• Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
• Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.

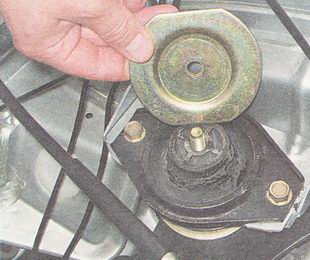

2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Что потребуется для ремонта

Для начала предстоит определить, какую опору на двигателе ВАЗ 2110 следует сменить (если нет желания менять все демпферные крепления за один раз). Для этого, необходимо сделать самостоятельный осмотр этих деталей. Иногда, силовая установка будто завалена по горизонтали на один бок или имеет наклон по центральной оси автомобиля. Это первый признак для замены демпферных креплений.

Слесарный набор

Подкатной домкрат

Пара коротких досок

УШМ (болгарка)

Две подушки (боковые) крепят двигатель к левому и правому лонжерону в моторном отсеке. А одна (задняя) фиксирует мотор к днищу. Следовательно, необходимо поднять машину на подъёмнике или установить её на смотровую яму. Износ видно сразу. Резина имеет разрывы и провал сердцевины. В зависимости от результата визуальной диагностики, следует купить необходимое количество деталей для установки.

Потребуется инструмент. В большинстве случаев, будет достаточно стандартного слесарного набора, состоящего из рожковых и накидных гаечных ключей с головками. Кроме этого, для замены опор двигателя на ВАЗ 2110 потребуется подкатной домкрат и пара коротких досок. Желательно иметь электричество и отрезную машинку с диском, так как возможно придётся срезать крепёжные болты.

Полезная информация! За пару часов до ремонта, убедительно рекомендуется нанести на резьбовые соединения универсальную смазку «Жидкий ключ». Демпферные опоры меняются очень редко, поэтому, открутить их без предварительной подготовки — достаточно сложно.

Замена передней опоры двигателя

Штатная замена передней опоры двигателя ВАЗ 2110 не составляет затруднений для автолюбителей. Она проводится в следующей последовательности:

1. Демонтируем защиту двигателя.
2. Отвинчиваем гаечным ключом на «15» крепеж штанги передней опоры к поперечному креплению фронтальной подвески.
3. Парой гаечных ключей на «15» отвинчиваем крепеж штанги к креплению передней опоры двигателя и демонтируем ее.

При уверенном крепеже остальных опор силовой установки установка переднего компонента проходит без затруднений.

Важно: для совмещения отверстий необходимо покачивать мотор «десятки»

Проведение замены на восьмиклапанных моторах

В данном деле нет ничего сложного, для снятия и подмены подушки мотора на ВАЗ-2110 (8 клапанов) необходимо выполнить несколько обычных манипуляций:

• Выкрут болт, Которым крепится натяжитель приводного ремня генератора.
• Снимите ременную передачу.
• Под движком установите домкрат, подсунуть древесный брусок.
• Приподнимите мотор таким макаром, чтобы уменьшить нагрузку на опоры до минимума.
• Центральная гайка крепления правой подушки выворачивается при помощи ключа на «15».
• Болты, Которым зафиксирован на креплениях подушка, выкручиваются при помощи ключа на «13».
• Около правой арки нужно Выкрут ключом на «17» три болта, Которым произведено крепление к лонжерону кронштейна.
• После демонтажа кронштейна нужно снять подушку, на ее место поставить новейшую.

После чего необходимо произвести демонтаж и подмену последующих подушек:

• Установите домкрат под коробкой.
• Выкрут ключом на «15» центральную гайку, которой закреплена левая подушка мотора.
• Извлеките старенькый элемент, установите на его место новый.
• Чтоб снять заднюю подушку мотора ВАЗ-2110, нужно Выкрут два болта крепления к кузову ключом на «17».
• Потом выкручиваете две гайки, Которым произведено крепление к картера коробки.
• Последнюю подушку (если она имеется) нужно выкручивать ключом на «19».

Сборка всех снятых частей осуществляется в оборотном порядке. Подушки Должны устанавливаться просто, без перекосов и натяжения.

Замена задней подушки двигателя ВАЗ 2110

Если при демонтаже/монтаже левой и правой опоры работы проводились в моторном отсеке, то для снятия заднего демпфера предстоит залезть под машину. Хорошо, если в гараже есть смотровая яма, так как клиренс «десятки» достаточно низкий и подлезть по-пластунски очень сложно.

Процесс замены выглядит так:

1. Устанавливаем домкрат под коробку и вывешиваем заднюю часть двигателя;
2. Откручиваем две гайки опоры от кузова (ключ 17 мм);
3. При помощи 2-х ключей 19 мм отвинчиваем крепление опоры от КПП;
4. Вынимаем опору из посадочных мест и достаём её из-под машины;
5. Вынимаем болт и меняем демпфер на новый элемент (могут понадобиться тиски);
6. Возвращаем узел на место и закручиваем его;
7. Опускаем двигатель домкратом и устанавливаем защиту картера.

После того, как удалось поменять все подушки двигателя на ВАЗ 2110, мотор должен принять ровное положение. Следует запустить двигатель и внимательно понаблюдать за вибрацией. Она должна быть минимальной. Это означает, что ремонт проведён правильно.

Замена

Для восьмиклапанников

1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
4. Открутите гайку центрального крепления правой подушки (ключ на 15).
5. Отверните болты фиксации подушки к кронштейну (ключ на 13).
6. Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
7. Снимите кронштейн и замените старую подушку на новую.
8. Монтаж произведите в обратном порядке.
9. Передвиньте домкрат под КПП, и приподнимите ее.
10. Отверните гайку центрального крепления левой подушки (ключ на 15).
11. Отверните два болта крепления опоры, и снимите ее (ключ на 13).
12. Замените ее и соберите конструкцию в обратном порядке.
13. Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
14. Снимите заднюю опору.
15. Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
16. Установите заднюю опору в обратном порядке.

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

Работы по замене передней нижней подушки осуществляются исподнизу машины.

1. Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
2. Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
3. Снимите опору, замените подушку или всю конструкцию.
4. Произведите монтаж в обратном порядке.
5. В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
6. Извлеките болт и гайку.
7. Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
8. Снимите опору, замените подушку или всю конструкцию.
9. Произведите ее монтаж в обратном порядке.

Причины замены верхних опор двигателя

Штатные верхние опоры ВАЗ 2110 считаются достаточно надёжными и долговечными изделиями. Они подлежат замене по следующим причинам:

• дефекты резиновой части из-за старения исходного материала. Это приводит к увеличению шумности и ударного воздействия во время передвижения ТС;
• выход из строя подшипников верхней опоры.

Важно: стук от верхней опоры с неисправным подшипником достаточно сильный даже при небольших неровностях дорожного полотна. Это негативно влияет на водителя и пассажиров, лучше сразу заменить верхние опоры ВАЗ 2110, которые сильно влияют на увеличение вибрации двигателя

Как заменить подушки двигателя на ВАЗ 2110-ВАЗ 2112?

Примечание! В данной статье мы поговорим исключительно об 8 клапанных автомобилях, если вы ищите информацию про 16 клапанные движки, тогда переходите на другую статью, под названием: «Замена подушек на двигателе автомобиля Лада Приора», по сути в этих двух двигателях подушки особо и не отличаются, просто в 16 клапанных машинах добавлены дополнительные подушки и убрана одна, задняя подушка двигателя, несмотря на это, левая и правая подушка двигателя присутствует как в 16 клапанном автомобиле, так и в 8 клапанном, но информация по замене этих двух подушек размещена только лишь именно в этой статье, поэтому если вы с них начнёте, тогда не переходите по ссылки а продолжайте просто далее читать данную статью по замене!

Замена левой подушки двигателя:

В начале под машину подлезьте и под саму коробку передач подставьте опору которая на домкрате лежать будет (Это дощечка может быть и не в коем случае чисто домкратом не поднимайте коробку, она может повредиться или если у вас всё же домкрат имеет плоскую поверхность и вы уверены что он не повредит корпус коробки, то можете попробовать поднять коробку передач, без какой либо опоры), затем по не многу поднимайте домкрат (Лучше всего использовать гидравлический, он на вряд ли сорвётся, ну только закрепить его отлично нужно) и за коробку передач, чуть приподнимется сам двигатель, когда это будет сделано, открутите гайку крепящую двигатель к подушки (Указана красной стрелкой) и аккуратно опустите домкрат, чтобы шток вышел из подушки, как только операция будет произведена, выкручивайте два болта которые крепят подушку (Указаны синими стрелками) и полностью снимайте её с автомобиля, устанавливайте новую и металлическую опору на неё которую вы тоже сняли со старой подушке, после чего повторно поднимайте двигатель за коробку и заверните гайку которая шток двигателя к подушке крепит, но только перед этим, обязательно болты крепления подушки к кузову прикрутите.

Замена правой подушки двигателя:

Замена производится как и с левой подушкой, а именно ставится домкрат (Указан красной стрелкой), но только уже не под коробку передач, а под картер двигателя (Указан синей стрелкой) и после чего он поднимает движок и отворачивается гайка которая силовой агрегат к подушке крепит (см. маленькое фото, там как раз и показывается отворачивание этой гайки), затем выкручиваются два болта крепления самой подушки (Зелёными стрелками указаны) и она уже может сниматься с автомобиля.

Примечание! Данная подушка на кронштейне размещена, если вдруг он будет погнут или если вы его просто захотите поменять, тогда открутите три болта крепления этого кронштейна к лонжерону кузова и после этого его снимите, кстати, перед тем как начать производить данную операцию, снимите ремень генератора, как это сделать читайте в статье: «Замена ремня генератора на автомобиле», пункт 1 вам нужен!

Замена задней подушки двигателя:

К этой подушке удобней всех подлезть и как правило при наличие хорошего инструмента, она быстро снимается, а снимается она вот как, сперва домкрат под коробку передач подставляется и он её чуть-чуть приподнимает, затем выкручиваются две гайки (Их на фото ниже не видно, сама подушка синей стрелкой указана и вороток красной указан, при помощи которого и происходит выкручивание одной из гаек) которые подушку к кузову крепят и ещё две гайки болтов, крепящих подушку через кронштейн к коробке (Данные гайки указаны зелёными стрелками на маленьком фото) и можете снимать старую подушку, совместно с кронштейном с силового агрегата.

Примечание! Подушки в магазине могут продаваться как в сборе с кронштейном, так и без него, если вы вдруг именно такую подушку и купили, то обязательно со старой снимите кронштейн для неё, между собой они скрепляются при помощи всего лишь одного болта (Указан красной стрелкой), отвернув который, кронштейн можно будет разделить с подушкой (Рекомендуем кронштейн в тиски зажимать, так будет гораздо удобней болт откручивать)!

Дополнительный видео-ролик: Приблизительно понять весь процесс по замене подушек двигателя на автомобилях десятого семейства, вы можете прочитав статью и просмотрев чуть ниже видео-ролик, с наглядной инструкцией.

Подготовка к проведению ремонта

До необходимо выполнить несколько действий:

• Установить автомобиль на ровненькой площадке.
• Под задними колесами установить противооткатные ботинки.
• Открыть капот и отключить аккумуляторную батарею.
• Установить под движок домкрат. Лучше использовать гидравлический, с ним работать удобнее. Непременно меж домкратом и движком Устанавливаем брусок для смягчения.

Также для вас пригодится таковой инструмент:

• Домкрат гидравлического типа.
• Трещотка.
• Головки на «17», «19», «15» и «13».
• Накидные и рожковый ключи.
• Плоскогубцы.
• Проникающая смазка типа WD-40.

Заранее Обработайте все соединения проникающий смазкой, это дозволит выполнить резвее все работы. Непременно при установке Используйте новые болты и гайки. На резьбе гаек должна быть пластмассовая вставка.

Конструкционные и технологические особенности

Поскольку в «четырнадцатой» модели вся нагрузка от мотора приходится на переднюю подвеску, соответственно, шасси изготавливается из материалов с повышенным запасом прочности, а его конструкция должна четко соответствовать установленным стандартам. В качестве гасителя колебаний силового агрегата при различных нагрузках применяются прочные резиновые подушки двигателя ВАЗ-2114.

Поскольку к этой детали предъявляются высокие требования, крайне важно приобретать исключительно оригинальные и сертифицированные опоры, так как только они подходят для эксплуатации в наших условиях.

В конструкции передней части рамы автомобиля и его подвески подушка двигателя является одним из важных элементов, при этом ее самостоятельная замена вполне по силам автовладельцу имеющему даже самые минимальные понятия в слесарном деле.

Главное в процессе проведения ремонта выполнить всю технологическую последовательность действий, тогда установленная деталь прослужит длительный период времени.

Замена передней опоры двигателя

Штатная замена передней опоры двигателя ВАЗ 2110 не составляет затруднений для автолюбителей. Она проводится в следующей последовательности:

1. Демонтируем защиту двигателя.
2. Отвинчиваем гаечным ключом на «15» крепеж штанги передней опоры к поперечному креплению фронтальной подвески.
3. Парой гаечных ключей на «15» отвинчиваем крепеж штанги к креплению передней опоры двигателя и демонтируем ее.

При уверенном крепеже остальных опор силовой установки установка переднего компонента проходит без затруднений.

Важно: для совмещения отверстий необходимо покачивать мотор «десятки». Левая опора силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуются: — регулируемый по высоте упор (например, винтовой домкрат); — смотровая яма или эстакада

Левая опора силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуются: — регулируемый по высоте упор (например, винтовой домкрат); — смотровая яма или эстакада.

Снятие левой опоры 1. Подготавливаем автомобиль к выполнению работы (см. п. 1, 2б и 4 Подготовка автомобиля к ТО и ремонту ). 2. Снимаем защиту (см. Защита двигателя — снятие и установка ). 3. Устанавливаем под коробку передач регулируемый по высоте упор (домкрат) и немного приподнимаем коробку передач, разгружая левую опору.

4. Торцовым ключом на 15 мм с удлинителем отворачиваем гайку шпильки левой опоры.

5. Снимаем верхний ограничитель опоры двигателя.

6. Немного опускаем коробку передач на домкрате. 7. Вынимаем шпильку опоры двигателя.

8. Торцовым ключом на 13 мм отворачиваем два болта крепления подушки опоры двигателя к кронштейну кузова.

9. Немного сдвинув подушку к двигателю, снимаем ее с кронштейна.

10. Снимаем нижний ограничитель опоры двигателя.

Установка левой опоры двигателя Устанавливаем на автомобиль новую левую опору и все снятые детали в последовательности, обратной снятию. Чтобы шпилька не проворачивалась, она должна выступами войти в овальное отверстие кронштейна картера коробки передач.

Правая опора силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуются: — смотровая яма или эстакада; — регулируемый по высоте упор (например, винтовой домкрат). Снятие правой опоры двигателя 1. Снимаем защиту (см. Защита двигателя — снятие и установка ). 2. Снимаем ремень генератора (см. Ремень привода генератора — замена ) 3. Устанавливаем регулируемый по высоте упор (домкрат) под двигатель и немного поднимаем его, разгружая правую опору силового агрегата. 4. Торцовым ключом на 17 мм отворачиваем верхнюю гайку болта подушки правой опоры.

7. Немного приподняв двигатель на домкрате, вынимаем из-под кронштейна фигурную гайку.

8. Снимаем верхний ограничитель подушки правой опоры силового агрегата.

9. Торцовым ключом на 13 мм отворачиваем два болта крепления подушки правой опоры к кронштейну кузова.

10. Снимаем подушку правой опоры силового агрегата.

Установка правой опоры силового агрегата (двигателя) Устанавливаем на автомобиль правую опору силового агрегата и все снятые детали в последовательности, обратной снятию, при этом фигурная гайка болта должна быть установлена на верхний ограничитель выступами вверх.

Нижняя штанга силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуется смотровая яма или эстакада. Снятие нижней штанги силового агрегата (двигателя) 1. Снимаем защиту (см. Защита двигателя — снятие и установка ). 2. Ключом на 15 мм отворачиваем болт крепления нижней штанги к поперечине.

Установка нижней штанги

Верхняя штанга силового агрегата — снятие и установкаСнятие верхней штанги двигателя 1. Подготавливаем автомобиль к выполнению работы (см. п. 2 Подготовка автомобиля к ТО и ремонту ). 2. Двумя ключами на 15 мм отворачиваем гайку болта крепления верхней штанги к двигателю.

Установка верхней штанги

полезные советы автомобилисту
