Проводим ремонт рулевой рейки ваз 2108 самостоятельно

Демонтаж рулевой рейки ВАЗ 2109, 2110

Автомобиль должен быть обездвижен – для этого он ставится на ручник и под колеса кладутся упоры.

Далее передок автомобиля выдомкрачивается с обеих сторон и снимаются передние колеса.

Затем отворачиваются болты крепления шаровых опор механизма к поворотным кулакам. Далее опоры нужно вытянуть из посадочных мест, для этого используется съемник.

Следующим этапом будет откручивание болта крепления рулевой колонки к валу шестерни механизма. Располагается он в салоне возле пола, в месте вхождения вала колонки в пол. Болт выкручивается полностью и извлекается.

Затем нужно открутить болты скоб, которыми механизм крепится к задней стенке. Скобы тоже снимаются. После этого нужно потянуть механизм вниз и на двигатель, чтобы снять вал шестерни с посадочного места в валу колонки.

Разъединив механизм с рулевой колонкой, можно извлечь его через технологическое отверстие в подкрылках, через которые выходят рулевые тяги.

После извлечения рулевого механизма, он зажимается в тисках, затем откручиваются болты крепления рулевых тяг, и они снимаются.

Если производится замена рулевого механизма, то берется новый механизм, к нему присоединяются рулевые тяги и он устанавливается на место.

Каков порядок зажигания на грузовом автомобиле ГАЗ-53: установка и регулировка СЗ своими руками

Самостоятельная замена рулевой рейки ВАЗ-2109

Эксплуатация автомобиля в экстремальной среде или на не попадающих под приемлемые нормы покрытиях способствует быстрому расшатыванию рулевой рейки. Особенно это касается моделей ВАЗ серий 2108-2109. Потому деталь приходится периодически поправлять – подтягивать. Когда это уже не помогает нужно выполнить ремонт или полностью заменить рейку. Далее мы расскажем вам в подробностях, как происходит замена рулевой рейки ВАЗ-2109.

Для проведения ремонтных работ вам понадобятся:

• молоток;
• монтировка;
• удлинитель;
• торцевые головки на 10, 13, 22;
• трещоточные рукоятки;
• воротки.

Подготовив все необходимое, запаситесь дополнительно свободным временем и желанием сделать все как нужно, а не спустя рукава, чтобы потом пришлось переделывать или отправлять машину в СТО.

Пошаговая инструкция по снятию и установке рулевой рейки ВАЗ-2109

Последовательность действий:

1. Прежде всего, необходимо снять защиту. Для этого понадобится открутить крепежные гайки, которые есть на ней сверху и снизу.
2. Снимите протекторный элемент полностью, иначе он будет мешать вам в дальнейшей работе.
3. Чтобы избавиться от рулевых тяг, открутите пару болтов по центру рейки. Только после этого вы сможете без помех выполнить отсоединение.
4. Хомуты всех реек крепятся гайками с обеих сторон – их тоже нужно открутить. После этого получится отвести элемент в сторону.
5. Чтобы полностью снять деталь, понадобится избавиться от стяжного болта, который расположен со стороны салона, в самом низу рулевого вала.
6. Легко снять рейку у вас вряд ли получится – придется срывать ее с вала. Если не получается, подденьте ее монтировкой снаружи.

Если деталь подлежит ремонту, выполните все необходимое для этого. В случае необходимости замены понадобится покупать новую рейку. В среднем новая рулевая рейка стоит от 1 500 до 2 200 руб. Цена зависит от места покупки и производителя механизма. Установка отремонтированного или нового элемента происходит в обратной последовательности демонтажным работам.

Советы по замене старых деталей рейки

1. На новую опорную пластину надеваются демпфирующие кольца, чтобы тонкие края резиновых элементов были посреди выреза пластины. После покупки ремкомплекта для рулевой рейки вы найдете в нем две нужные резинки для этой цели.
2. Выступы втулки помогут правильно установить ее на место, после чего нужно аккуратно с помощью лезвия избавиться от тонких резинок.
3. Опорное кольцо с вала шестерни снимается специальными щипцами, а потом демонтируется подшипник.
4. Не забудьте промыть картер рулевого механизма, чтобы потом вставить новенький игольчатый подшипник.

Замена пыльника рулевой рейки ВАЗ 27.04.17

Задача пыльника – предотвращать попадание пыли, жидкости или любой другой грязи к основному механизму, из-за чего тот может выйти из строя. По мере службы этот элемент, как и любой другой, может износиться. Процесс снятия пыльника без демонтажа рейки:

• избавьте карбюратор (инжектор) от воздушного фильтра;
• снимите резиновый патрубок, который расположен над рейкой, выполняющий функцию слива дождевой воды;
• открутите протектор рейки;
• избавьтесь от рулевых тяг;
• освободите хомут рейки от кузова;
• откусите инструментом стяжки чехла и снимите его;
• очистите поверхность рейки и смажьте ее ШРУСом или обычной графиткой;
• перед монтажом нового элемента его необходимо тщательно смазать, так как его средняя часть задействуется во время движения автомобиля;
• надев пыльник, убедитесь, что он легко скользит;
• вставьте тяги и наживите болты;
• зажмите хомуты на месте и стяжки на краях новой детали;
• выполните остальные манипуляции, которые производили для предоставления доступа к пыльнику в обратном порядке.

Выполнять работу нужно без балансировки, но если вы вращали руль, понадобится выставлять подвижную часть рейки в нужное положение.

Как нарисовать машину ламборджини

Советы по выбору механизма, ремкомплекта

Длительная эксплуатация механизма после восстановления или ремонта зависит не только от правильности проведения работ, а и от качества изготовления механизма или ремкомплекта.

Если приобрести дешевую продукцию, то вполне вероятно, что в ближайшее время проблемы с механизмом возникнут снова, выполненные ремонтные работы будут просто безрезультатно потраченным временем и деньгами.

Поэтому к выбору механизма или ремкомплекта следует подходить ответственно.

Большинство автолюбителей советуют при замене рулевого механизма приобретать либо механизм, сделанный заводом-изготовителем, либо механизм производства СС 20 – фирмы, занимающейся выпуском комплектующих отечественных авто.

А вот механизм производства Фенокс автолюбители не жалуют, очень часто попадаются бракованные или быстро выходят из строя.

Но, приобретая новый механизм, следует поинтересоваться сертификатом качества, посмотреть, имеются ли упаковке отметки отдела контроля качества.

Подозрительные рулевые механизмы, без каких-либо отметок, пусть и стоящий дешевле брать не стоит, как правило они сразу же начинают стучать.

То же и касается комплектов для восстановления, зачастую дешевым ремкомплектом восстановить работоспособность механизма можно разве что ненадолго.

Навигация по записям

Многие автолюбители заблуждаются, считая, что рулевая рейки на ВАЗ не регулируется и сделать это самостоятельно невозможно. Это ошибочное мнение и регулировка рулевой рейки на автомобиле ВАЗ может быть проведена любым автолюбителем самостоятельно. Как подтянуть рулевую рейку на ВАЗ-2115 сейчас объясним.

На сайте официального московского дилера ВАЗ ознакомьтесь с описанием всего модельного ряда, обратите внимание на lada largus — какой комплектации сейчас предложен автомобиль, с какими двигателями и в каком исполнении. Для каждой модели Лада Ларгус проставлены точные цены

Выбирайте новую машину!

А теперь подтянем рулевую рейку:

Как подтянуть рулевую рейку на ВАЗ-2115

Автомобиль ВАЗ 2115 требует регулировки рулевой рейки в том случае, когда появляется стук при работе рулевого механизма. Когда при езде на своем автомобиле вы почувствуете стук, который издает рулевой механизм, это является сигналом того, что необходимо проводить его регулирование.

Обычно незначительная отдача в рулевое колесо автомобиля происходит во время наезда на препятствия или попадание колеса автомобиля в яму.

Рулевая рейки регулируется только на эстакаде или подъемнике, а также для этого можно заехать на смотровую яму.

В первую очередь необходимо снять защиту двигателя и сделать это без смотровой ямы или подъемника практически невозможно. После снятия защиты, необходимо взять лампу-переноску и плоскую отвертку. С задней части подрамника добираетесь до задней части рейки и в том месте, где пересекаются рулевой вал и рейка, на корпусе необходимо найти регулировочную гайку.

Многие начинающие автолюбители могут перепутать регулировочную гайку с пробкой, также ее тяжело найти, так как она покрыта слоем грязи. Данную гайку можно отрегулировать только специальным ключом, который вы уже приобрели.

Если до вас никто не трогал рулевой механизм, то на гайке обязательно будет пластмассовая заглушка зеленого цвета, которая играет роль стопора и устанавливается на заводе. Указанную заглушку, при помощи отвертки необходимо удалить, хотя она и достаточно хрупкая, но до ее удаления повернуть регулировочную гайку вы не сможете.

После удаления стопора, при помощи специального ключа, по часовой стрелке проводим дожим регулировочной гайки. Дожимать ее до упора не рекомендуется, уровень зажима зависит от того, насколько сильно до этого стучал рулевой механизм.

Для проверки уровня затяжки гайки необходимо резко повернуть рейку в одну и другую сторону, если при этом нет посторонних звуков и шумов, значит гайка затянута достаточно. Если вы решите поместить стопор назад, то можете это сделать, но толку от него уже не будет.

Как подтянуть рулевую рейку на ВАЗ-2115 — вся регулировка рулевого механизма займет у вас не больше 20-30 минут, если вы это делаете в первый раз и главное, то, что все это вы сделаете самостоятельно. На многих станциях технического обслуживания регулировать рулевую рейку не хотят, так как это дешевая операция, им намного проще провести замену указанного механизм, но это уже бьет по карману владельца автомобиля.

Таким образом, проведя достаточно простую регулировку рулевой рейки, затратив на это не более получаса своего времени, автолюбитель убеждается в том, что автомобиль ВАЗ 2115 имеет регулируемый рулевой механизм и сделать это можно самостоятельно.

Как подтянуть рулевую рейку на ВАЗ-2115 мы рассказали — пробуйте!

Этот блог уже читают 4756 человек. Читай и ты!

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

• На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
• Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
• Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

• Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
• Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
• Затем зажимаем её в тиски либо в специальное приспособление для ремонта
• А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
• Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
• Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
• А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
• Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
• Такой же подход справедлив и к дефектовке подшипников
• В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
• Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
• Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
• Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
• Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
• Причем сумма счета, который, вам выставят, может сильно отличаться
• К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

• Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
• Начинают все с попытки отремонтировать имеющееся устройство
• Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
• Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
• Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
• Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
• А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
• Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
• На приобретение комплектующих тратится не много денег
• Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
• Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Разборка рулевой рейки

Разберем снятую рулевую рейку переднеприводных автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Разборку рулевой рейки придется проводить при принятии решения отремонтировать ее (это один из этапов ремонта), а не заменить новой в случае возникновения неисправностей. А именно, появлении в ней стуков (рейка стучит), вибрации и ударов на руле, увеличении люфта рулевого колеса – проблем очень часто встречающихся на автомобилях ВАЗ 2108, 2109, 21099.

Перед проведением работ следует запастись некоторым специнструментом: специальный ключ для отворачивания пробки упора, специальный ключ для отворачивания гайки подшипника без которых разобрать рулевую рейку проблематично.

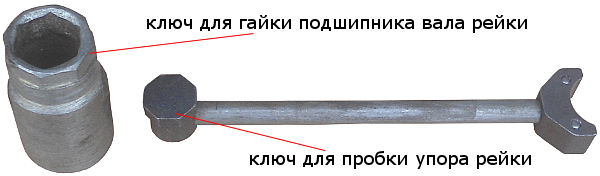

Спецключи для разборки рулевой рейки 2108

Особенности разборки рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

Рассматривать снятие рулевых тяг, защитного чехла и колпачка не будем, ибо там все просто, а вот дальше сложнее. Для удобства проведения работ корпус рейки можно зажать в тиски, но можно все сделать и на коленке.

Извлекаем упор рулевой рейки

Для этого специальным ключом отворачиваем пробку (гайку) упора и снимаем ее.

Отворачиваем спецключом пробку упора рулевой рейки

Вынимаем находящуюся под пробкой пружину.

Поддеваем шлицевой отверткой и извлекаем стопорное кольцо упора.

Поворачиваем вал рейки (рожковым ключом на 14) по часовой стрелке до конца хода и нажимая на выступающую часть рейки сдвигаем с места упор.

Извлекаем сам упор рейки из ее корпуса (можно специальными тонкими плоскогубцами, вставив их в отверстие под пружину в упоре и вытянув его или попросту резким ударом корпуса рейки о деревянный брусок выбить его за счет инерции).

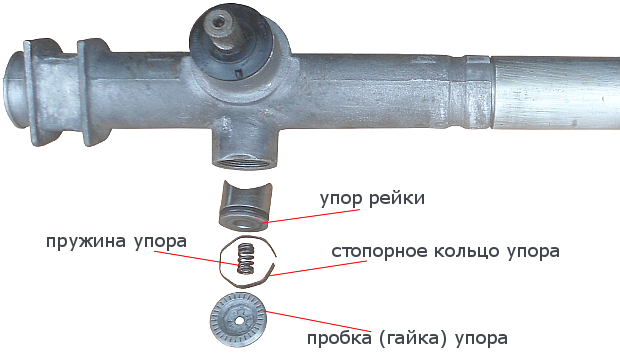

Извлечение упора рулевой рейки 2108

Извлекаем вал рулевой рейки с подшипником

Снимаем пыльник вала.

Снимаем стопорную шайбу вала.

Отворачиваем гайку подшипника специальным ключом и снимаем ее.

Отворачиваем гайку вала рейки 2108 спецключом

Извлекаем вал рейки с подшипником. Применяем рычаг: зацепляем за лыску на валу длинным рожковым ключом на 14 и, опираясь им на монтажку (или широкий ключ), вытягиваем вал.

Извлекаем вал рейки при помощи рычага

Вытягиваем саму рейку в сторону короткой части корпуса

Извлекаем при помощи отвертки опорную втулку рейки

Извлекаем игольчатый подшипник вала из корпуса рулевой рейки (можно использовать специальный съемник или просверлить сверлом 2 мм два отверстия в торце картера рейки и через них выбить подшипник). Извлекать для замены игольчатый подшипник следует только при явном его износе, так как выходит из строя он редко.

Извлеченная из корпуса рейка, опорная втулка и отверстия для сверления через которые выбивается игольчатый подшипник

Рулевая рейка автомобилей ВАЗ 2108, 2109, 21099 полностью разобрана.

Элементы извлеченного вала рулевой рейки 2108

При необходимости спрессовываем съемником или сбиваем трубой шариковый подшипник с вала рейки. Предварительно снимаем с вала стопорное кольцо.

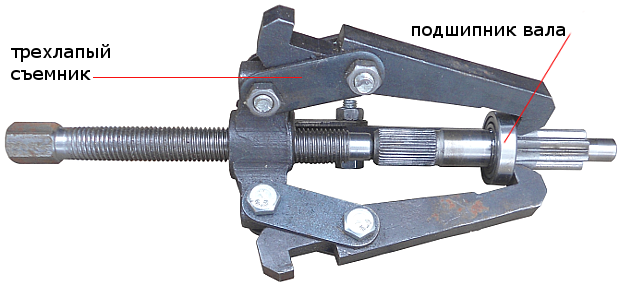

Снятие подшипника вала рулевой рейки трехлапым съемником

Примечания и дополнения

После разборки полностью промываем корпус рейки и все снятые элементы. Далее проводим выбраковку неисправных деталей их замену и сборку.

Видео «Установка привода трамблера на ГАЗ»

Неисправности, их признаки

Неисправностей, которые могут возникнуть с самим механизмом не так уж и много. Однако они могут возникнуть не только с ним, но и остальными элементами рулевого управления – тягами, шаровыми опорами, рулевой колонкой.

Поэтому при их появлении следует проверять все элементы.

• Увеличение свободного хода руля может указывать на износ зубчатого сектора из-за попадания пыли и грязи внутрь механизма, а также увеличение зазора между рейкой и ее упором. В таком случае уменьшается зацепление рейки с шестерней. Также такая неисправность может указывать на износ сайлентблоков рулевых тяг или послабление крепления шаровых опор в поворотном кулаке;

• Стуки и шум со стороны рулевого управления при движении может указывать на появление зазора между упором и рейкой, износ пластиковой втулки рейки. Стук также может появиться из-за сильного износа сайлентблоков тяг, шаровых опор, или в случае послабления крепления вала шестерни к валу рулевой колонки;

• Тугое вращение руля обычно указывает на повреждение втулки рейки, повреждение подшипника вала шестерни. Но виной также могут быть шаровые опоры, подшипники стойки подвески.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Лада Веста 2021 – новая модель с изменениями и доработками

Перед началом ремонтных работ сначала следует определить, какой из элементов неисправен.

Если рулевые тяги, шаровые опоры и рулевая колонка подозрений не вызывают, то следует искать причину в самом механизме. Но для этого он должен быть извлечен с автомобиля.

Инструменты и материалы

Перечень необходимого инструмента во многом зависит от того, будет производиться замена рулевого механизма или будет выполняться его ремонт.

Так, для замены потребуется всего лишь головка на 13 с воротком и рожковый ключ того же размера, а также ключ на 22 и отвертка.

А вот при восстановительных работах инструментов понадобится значительно больше:

• Набор рожковых и шестигранных ключей, набор головок;
• Молоток;
• Съемник;
• Тиски слесарные;
• Домкрат;
• Узкое зубило (до 7 мм);
• WD-40;
• Ветоши;
• Смазка для подшипников (Феол или др.)

Помимо инструментов понадобятся также и ремкомплект для рулевого механизма.

Эти ремкомплекты разделяются на малый и большой, хотя разница между ними незначительная.

В состав малого ремкомплекта входят:

1. Все резиновые уплотнители;
2. Пружина и заглушка упора рейки;
3. Пластиковая втулка рейки;
4. Стопорное кольцо вала шестерни.

Большой же ремкомплект включает также наличие вала с зубьями шестерни и саму рейку.

Одного ремкомплекта для восстановления работоспособности механизма будет недостаточно, понадобятся также сайлентблоки рулевых тяг, пыльник механизма и хомуты для него.

В независимости от того механизм будет меняется или будет подвергаться ремонту, для начала его нужно снять с автомобиля.

На каком авто будет производиться снятие – ВАЗ-2109 или ВАЗ-2110, особой разницы нет.

Справка

Причины стука

Сейчас не буду лезть в дебри, и рассказывать вам про устройство рулевой рейки (будет отдельная статья), сейчас вам важно понять — что рейка это не литой механизм, она составная. Опять же если утрировать то:. В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика

Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам

В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика. Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам.

Вал рулевой рейки собственно соединяется с другим валом, который идет от руля. Когда вы крутите руль, то передается усилие по специальным шлицам, вал внутри рейки начинает ходить вправо и влево, толкая колеса. Небольшая схема.

Теперь самое интересное — почему происходит стук. Да потому что втулки, которые находятся внутри, от времени изнашиваются, и вал начинает в них болтаться (проявляется люфт).

Металл туда ставить нельзя, иначе будет еще и большой износ вала, поэтому слабое звено именно втулки – просто разбиваются от времени. По сути их нужно менять, на что и намекают мастера на СТО, однако на первоначальном этапе, когда только появился люфт, можно это дело подтянуть.

Регулировка

Что необходимо, ситуация складывается таким макаром, что подтяжка управляющий рейки тем ни наименее дает положительный результат. Поэтому требуется выяснить, как подтянуть узел и что для этой цели для вас будет нужно.

Ремонт рулевой рейки вольво хс90 своими руками.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтоб отрегулировать управляющую рейку, необходимо подтянуть регулировочный винт. Найти его вы сможете без заморочек в управляющем механизме. Если быть конкретнее, то в торцевой крышке.
2. Нормально иметь в распоряжении эстакаду как еще его именуют яму в гараже. В этом случае схожих критерий нет, многие обходятся поднятием машины средством домкрата. Только в этом случае будет нужно непременно дополнительно зафиксировать автомобиль, чтобы избежать его соскальзывания с домкрата и возможных последствий.
3. Пока подымать кузов с применением домкрата, непременно выставите прямо фронтальные колеса.
4. Замерить свободный ход есть вариант средством люфтметра. При этом они бывают древние или электрические. Последние более животрепещущи и комфортны в процессе внедрения, но неким выбирать не приходится. Что отыщите, тем и будете воспользоваться.
5. Согласно действующим нормам и эталонам, для ВАЗ 2109 свободный ход управляющего колеса не должен превосходить 10 градусов.
6. Найдите регулировочный винт и начинайте равномерно его подтягивать. Операция проводится медлительно. Временами инспектируйте ход руля, наличие свободного хода по другому говоря стука в управляющий колонке.
7. Для регулировки используйте особый ключ. Он доступен в каждом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив малость, проверьте итог.
9. Процедура затягивается. И далее не спешите.
10. Когда ощутили, что регулировка дошла до подходящего уровня, сделайте пробный заезд на собственном автомобиле, почувствуйте, как двигается руль, пропал ли стук, свободный ход, как туго крутится управляющее колесо.
11. Если руль стал очень тугим, придется мало ослабить натяжение регулировочного винта.

Ремонт рулевой рейки ваз 2110 с гур.

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Когда резко поворачиваете руль из положения нейтрально (колеса прямо) и слышите посторонние стуки либо шумы рулевой рейки, биение руля, увод автомобиля в сторону и самопроизвольное отклонение от движения прямо значит, необходим ремонт либо замена рулевой рейки ваз 2109, причем срочно. Рулевая рейка — важнейший узел управления направлением движения машины, люфты и другие неполадки затрудняют управление, и создают опасность для вашего здоровья и жизни. Как часто вы слышите в новостях: водитель не справился с управлением автомобиля? Вы сами прекрасно понимаете, к каким последствиям это приводит. Наша инструкция поможет вам выполнить ремонт и замену рейки самостоятельно.

Проверка рулевого управления и регулировка рулевого механизма автомобилей ВАЗ 2108, 2109, 21099

Проверка рулевого управления на автомобилях ВАЗ 2108, 2109, 21099 сводится к проверке его элементов по отдельности. Работу лучше осуществлять вместе с помощником.

Ставим автомобиль на горизонтальную поверхность, передние колеса прямо. Кладем руку на шарнир наконечника. Помощник в салоне покачивает рулевое колесо вправо-влево. Наличие в шарнире наконечника сильного перемещения – люфта свидетельствует о его неисправности. Меняем наконечник.

— Проверка рулевых тяг.

Доступ к рулевым тягам на ВАЗ 2108, 2109, 21099 возможен из подкапотного пространства. Беремся рукой за тягу и покачиваем ее вверх-вниз. Наличие люфта, при заведомо исправных наконечниках свидетельствует либо о неисправности самих тяг, либо о том что ослабли болты их крепления к рейке. Подтягиваем болты и проводим проверку еще раз.

— Проверка рулевой рейки.

Аналогичным образом проверяется рулевая рейка — покачиванием рулевых тяг. При наличии люфта и стука можно попробовать подтянуть гайку рейки. Затягиваем ее до упора специальным ключом. А потом отворачиваем на пол-грани ключа.

Если подтяжкой устранить люфт не удалось, снимаем и ремонтируем рейку.

Примечания и дополнения

— Вышедшие из строя детали рулевого управления автомобилей ВАЗ 2108, 23109, 21099 дают о себе знать хорошо ощутимой вибрацией на руле, дробным стуком при проезде неровностей и «гребенки» со стороны подвески. Например, основная неисправность рулевого механизма — «рейка стучит».

Еще пять статей на сайте рулевому управлению автомобилей ВАЗ 2108, 2109, 21099

Замена датчика давления масла простая и легко выполнимая процедура в домашних условиях.

Из инструмента вам потребуется: ключ на «21».

1. Прежде всего необходимо снять декоративную пластиковую крышку двигателя.

2. Датчик давления масла Калины

расположен с обратной стороны двигателя, он вкручен справа в гнездо .

3. Нажатием на фиксаторы колодки, отключите от ДДМ колодку провода.

4. Используя ключ на «21», выкрутите датчик.

5. Подготовьте к установке новый датчик давления и установите его в гнездо.

6. Зажмите все как следует, оденьте колодку провода на место, установите декоративную крышку и проверьте исчезла ли проблема. Если после запуска лампочка после нескольких секунд погасла, можем сделать вывод, что неисправность заключалась именно в ДДМ, поэтому его замена не была напрасной.

На этом у меня все, спасибо за внимание. Датчик давления масла или по-простому ДДМ – это сигнальное устройство для водителя, отображающее уровень давления масла в двигателе

Обычно он включается когда уровень заметно падает. Однако и данный элемент может сбоить

Датчик давления масла или по-простому ДДМ – это сигнальное устройство для водителя, отображающее уровень давления масла в двигателе. Обычно он включается когда уровень заметно падает. Однако и данный элемент может сбоить.

Замена датчика давления масла Гранта

– процесс, который не требует феноменальных знаний. Необходимо иметь под рукой несколько инструментов и инструкцию.

Состоит ДДМ из трех элементов:

• Защитный корпус;
• Измерительная мембрана;
• Передающий элемент.

Вентилятор охлаждения радиатора

Вентилятор – это электрический узел системы охлаждения, который дополнительно и принудительно охлаждает жидкость до рабочей температуры. Так, основная его задача не допустить перегрева двигателя. Но, если узел неисправен, особенно в паре с термостатом, то 100% двигатель закипит, а может даже приведет к поломке других основных узлов. Поэтому, при поломке узла необходимо немедленно найти причину и устранить её. Некоторые владельцы меняют заводской термостат на Грантовскую модель!

Похожие статьи

Достоинства и недостатки сборки своими руками

На первый взгляд, ничего сложного в подобных работах нет:

Вы сможете сэкономить финансовые средства, приобретя только ремонтный комплект и смазку, стоимость которых вполне приемлема. А на сервисе придется платить за услуги мастера. А если еще и исполнитель будет не совсем честный, то детали могут быть установлены не совсем новые, что быстро вызовет необходимость второго ремонта.
Но имеются и недостатки, способные повлиять на работу машины сразу или после непродолжительного эксплуатационного периода. Чтобы не допускать ошибок в работе, следует внимательно просмотреть видеоролик о том, как правильно ремонтировать рулевую рейку.

Особенность снятия рулевой рейки на ВАЗ-2109 (карбюратор)

При замене рулевого механизма на ВАЗ-2109 владельцам можно поступить несколько проще.

Не обязательно снимать полностью рулевые тяги с авто вместе с механизмом.

Перед началом демонтажа достаточно снять с авто корпус воздушного фильтра на карбюраторе.

Это обеспечит доступ к болтам крепления тяг к рейке.

Выкрутив их, тяги отсоединяются от рейки, а далее выкручиваются болты крепления механизма и вала шестерни, снимаются скобы и механизм извлекается, без надобности выдомкрачивания и снятия тяг с поворотных кулаков.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена передних амортизаторов ВАЗ 2101 — 2110

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
5. С помощью специального съемника отсоединяются тяги.
6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Статья в тему: Нет зарядки от генератора на ВАЗ 2110, что делать?

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.
