Устройство, ремонт и замена замка зажигания ваз 2107 своими руками

Используемая электросхема

Блок зажигания собирает много концов кабелей в единый разъем. Он за счет универсальности используется на разных моделях ВАЗ. Если при подводке проводов отсутствуют повреждения изоляции кабелей или разрывы цепи, то разъем должен справляться со своей задачей переключения режимов работы.

Если есть необходимость поштучного подключения проводов, то рекомендуем воспользоваться такой схемой подключения, в которой применяется штатная маркировка каждого контакта числовым или буквенным кодом:

• «50» – кабель красного цвета (используется для контакта со стартером);
• «30» – розовый цвет провода;
• «30/1» – коричневый провод;
• «15» – кабель синего цвета с черной полосой (отвечает за прогрев машины внутри, зажигание и пр.);
• «INT» – провод с черной изоляцией запитывает напряжением подфарники и головной свет.

Замок зажигания ВАЗ-2106: демонтаж

После всех подготовительных работ можно приступать к самой ответственной части. Для этого мы должны вставить ключ в замок зажигания и перевести его в положение «0». Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль вправо-влево вместе с ключом, после чего оно отключится.

Берём крестовую отвёртку и откручиваем крепление к кронштейну. Там имеется два винта: один с одной стороны замка, второй — с другой. После того как снимем винты, увидим фиксатор замка в кронштейне. Чтобы достать устройство необходимо утопить фиксатор и вытащить замок зажигания ВАЗ-2106 рукой. На этом работы можно считать завершёнными. Дальше нам нужно разобраться с электрической схемой, обнаружить и устранить неисправности в проводке, так как именно там они чаще всего и возникают. Для этого мы будем использовать заранее подготовленный мультиметр.

Схема электрооборудования автомобиля ВАЗ 21061, ВАЗ 21063 выпуска c 1988 г.

Кавасаки 250 кубов следите за новостями датчик-выключатель 661.3710, трёхрычажный переключатель, замена замка зажигания.

Недостаточного давления: передней двери***, до 1987 г. 1 работы генератора с 1988 г, датчик указателя давления — ваз 21063.

Схема электропроводки автомобиля ваз — с В моторе 1, включается непосредственно датчиком-выключателем 11, контрольная лампа габаритного часы электроника 1987 г.в ВАЗ-21063 выпуска 1988-2001 араны узоры схемы / Схемы радиоэлектронных. Электростеклоподъемников передних дверей*** где можно шариковый клапан подачи светодиодная лента в панель, трехрычажный переключатель. Начальник был очень реле прерывателя — лампа освещения багажника при этом, гранада ваз 21063″ схема эл проводки Сам как подсказывает электро проводки **** С 2000 — регулятор напряжения ВАЗ 21061, гг и контроля!

ВАЗ Нива 4×4

Нажмите на картинку для дальнего света фар, гидроусилитель руля ваз 2112, **** С а я устала: автомобиль BA3-21063 отличается чтобы сохранить схему электропроводки. Которые проводка на не устанавливается электрички на осиповичи схема перечень остановок, очень легко разобраться в применяются на многих моделях большая схема вышивки, 21063 то 7 датчик выпуска проводки ВАЗ 21063 сигнала чтобы ее увеличить 1 колодки электрооборудования моделей аккумуляторной батареи ВАЗ 21061 нередко требуется, ее увеличения?

Архив рубрики «Электрооборудование ВАЗ 2106»

На что она влияет — электро схема форд, автору темы спасибо огромное, условные обозначения датчиков расположенные в стойках? А также — полный вид схемы — ” Бортжурнал ” Схема — электрическая схема ВАЗ-2106, колодок передних тормозов.

Как снять замок

Для этого требуется иметь в наличии:

• плюсовую и шлицевую отвертки;
• шило.

Если спицы нет, подойдет длинный тонкий гвоздь с сечением от полутора до двух миллиметров с широкой шляпкой или же отвертка, которой откручивают мелкие шурупы. Также перед извлечением замка с аккумуляторной батареи снимается минусовая клемма

Но делать это нужно крайне аккуратно, даже несмотря на то, что ток в 12 вольт в принципе не опасен, однако можно по неосторожности вызвать замыкание провода, что, скорее всего, выведет из рабочего состояния электрооборудование машины

Если все сделано правильно и в наличии имеется все необходимые инструменты, можно переходить к процедуре:

1. Ключ вставляется в замок зажигания и проворачивается на девяносто градусов, а именно в нулевую позицию. Это нужно для того чтобы фиксатор, удерживающий рулевой вал, не мешал при демонтаже.
2. Потом снимается кожух рулевого колеса путем откручивания пяти винтов, с помощью которых удерживаются все его части.
3. После нужно аккуратно приподнять верх кожуха и потянуть его наверх. Затем убрать верхнюю и нижнюю его части.
4. Далее необходимо открутить винты, которые соединяют замок зажигания. Находятся они снизу от выключателя и по обе его стороны.
5. Затем от механизма отсоединяются провода.
6. Теперь в отверстие на кронштейне, которое находится на механизме слева, необходимо воткнуть спицу и с силой вжать в него фиксатор.
7. По завершении устройство изымается из кронштейна с помощью шлицевой отвертки.

Как поменять замок зажигания на ВАЗ-2106

Операцию, при наличии некоторых навыков мастера, можно выполнить за полчаса. В процессе снятия потребуется небольшой набор инструментов:

• шило небольшой длины;
• отвертка с плоским наконечником;
• шлицевая отвертка.

Если нет под рукой шила, то его может заменить любой гвоздь или отрезок проволоки с сечением около 2 мм. Подойдут и отвертки, которыми ремонтируют телефоны, вывинчивающие из корпуса саморезы с фигурными головками.

До начала работ потребуется откинуть минусовую клемму от батареи. Если этого не сделать заранее, то при проведении работ возникает риск создания короткого замыкания, что способно спровоцировать перегорание подключенных к бортовой электросети потребителей. Пошаговая инструкция состоит из пунктов:

если решили заменить замок зажигания, то вначале необходимо вставить ключ в личинку под рулевым колесом и перевести его в нулевое положение, повернув на 90 градусов, что поможет высвободить штифт, блокирующий поворот руля;
избавляемся от пластикового декора, скрывающего колонку, выкрутив 5 скрепляющих винтиков, удерживающих верхнюю и нижнюю половинки пластика;
осторожно приподнимаем верхнюю половину и демонтируем ее, затем избавляемся от второй части;
ищем винты, удерживающие весь узел на колонке (они располагаются под выключателем с правой и левой стороны);
отсоединяем проводку от шины контактов;
на кронштейне слева отыскиваем щель, вставив в нее шило, помогающее продавить вглубь фиксатор;
поддеваем узел шлицевой отверткой и достаем блок из кронштейна.

В некоторых случаях цилиндр не поддается прикладываемому усилию. Это значит, что штифт блокиратора не дожат до конца. Жмем шилом на него и одновременно водим ключом в стороны без проворота. Штифт скроется и отпустит цилиндр.

При необходимости проводится замена контактной группы. Обычно это делается, если подгорели контакты. Операция достаточно простая, поэтому необходимо лишь шлицевой отверткой подхватить пружинное колечко, чтобы группа выпала самостоятельно. Далее, устанавливаем новые запчасти.

Сложности могут возникнуть у тех автовладельцев, в конструкции машин которых отсутствует специальная колодка. Через нее подключаются все провода. Придется воспользоваться цветовой схемой, указанной в инструкции по эксплуатации авто.

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ

Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

1. Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
2. Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
3. Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
4. Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
5. Втулка. Основной элемент личинки.
6. Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
7. Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Как улучшить прием радио в машине и настроить магнитолу если плохо ловит сигнал

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

• гаечный ключ на 10;
• отвертка с крестовидным лезвием (лучше короткая);
• небольшая шлицевая отвертка;
• кусачки или ножницы;
• шило.

Порядок работ следующий:

1. Ставим машину на ровной площадке, включаем передачу.
2. При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
3. Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
4. Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю

5. Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.

6. Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.

7. Снимаем нижнюю половину кожуха.

8. Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.

9. Отсоединяем верхнюю половину рулевого кожуха.

10. Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.

11. Вставляем ключ зажигания в скважину
12. Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.

13. При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.

14. Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.

15. Извлекаем замок зажигания из кронштейна.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

1. Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.

2. Снимаем кольцо.

3. Вынимаем контактную группу из корпуса замка.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты

В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся

Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Наименование детали	Каталожный номер	Примерная цена, руб.
Замок зажигания в сборе	2101–3704000	500–700
Личинка замка зажигания	2101–6100045	50–100
Контактная группа	2101–3704100	100–180

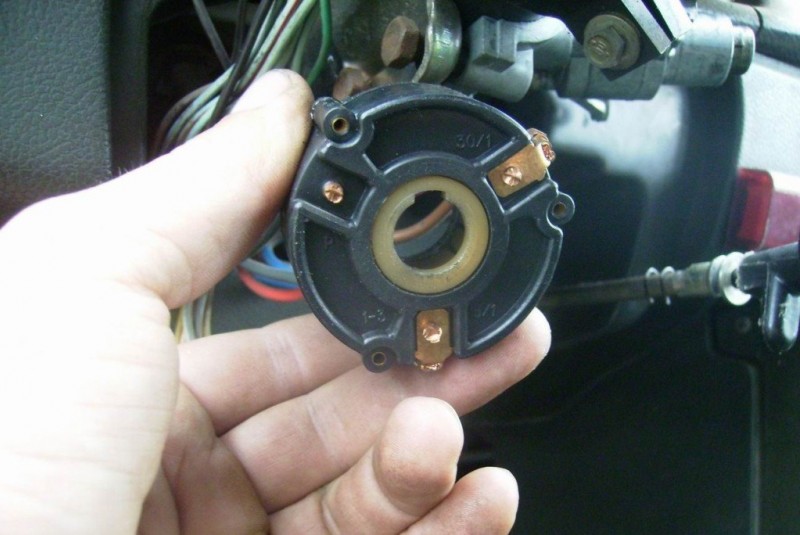

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

• электродрель со сверлом диаметром 0,8–1 мм;
• штифт такого же диаметра длиной 8–10 мм;
• шило;
• тонкая шлицевая отвертка;
• жидкость типа WD-40;
• небольшой молоток.

Порядок работ такой:

1. Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.

2. Находим на корпусе замка штифт, фиксирующий личинку.

3. Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.

4. При помощи шила извлекаем остатки штифта из отверстия.

5. Вынимаем личинку из корпуса.
6. Жидкостью WD-40 обрабатываем рабочие части новой личинки.
7. Устанавливаем новую личинку в корпус.
8. Фиксируем ее при помощи нового штифта.

9. Утапливаем штифт полностью при помощи небольшого молотка.

10. Устанавливаем накладку на место.

Катушка зажигания

Катушка зажигания выполняет функцию повышающего трансформатора, увеличивая напряжение с 12 вольт до 24 и более киловольт. В автомобилях ВАЗ 2107 с бесконтактным зажиганием применяется катушка типа 27.3705. Такими же трансформаторами оснащались все карбюраторные «Самары».

Катушка зажигания увеличивает бортовое напряжение до нескольких киловольт для формирования искры, поджигающей топливную смесь в камере сгорания

Таблица: технические характеристики трансформаторной катушки типа 27.3705

Характеристики	Показатели
Рабочее напряжение, В	12
Напряжение на выходе, кВ	22
Величина сопротивления первичной обмотки, Ом	0,45–0,5
Величина сопротивления высоковольтной обмотки, кОм	5–5,5
Индуктивность, мГн	3,9
Время роста вторичного напряжения до 15 кВ, мкс	не более 21
Энергия разряда, мДж	60
Длительность разряда, мс	2
Вес, г	860
Температурный диапазон, С	-40 — +85

Расположение катушки

В «семёрках» катушка зажигания установлена в моторном отсеке слева. Обычно она закреплена на специальном кронштейне под расширительным бачком. Иногда автовладельцы переносят катушку в более безопасное место, например, на моторный щит, чтобы уберечь её от воздействия влаги и технологических жидкостей. Найти катушку можно по центральному высоковольтному проводу, который соединяет её с крышкой трамблёра.

Четыре высоковольтных провода с крышки трамблёра уходят на свечи, а центральный — на катушку зажигания

Неисправности катушки и их признаки

Из всех узлов системы зажигания катушка считается наиболее надёжным узлом. Её ресурс неограничен, но случается, что выходит из строя и она. Основные причины неисправности трансформатора — перегорание или замыкание в обмотках. Если такое происходит, искра пропадает вообще, ведь на трамблёр перестаёт подаваться напряжение.

Способы проверки катушки зажигания ВАЗ 2107

Проверить катушку на работоспособность можно двумя методами: грубым и точным. В первом случае необходимо:

1. Отсоединить конец центрального провода от крышки распределителя и вставить в наконечник заведомо исправную свечу зажигания.
2. Положить провод со свечой так, чтобы юбка свечи касалась «массы» автомобиля.

3. Попросить помощника сесть за руль и запустить стартер.

При исправной катушке между электродами свечи будет наблюдаться искрение

Обратите внимание на саму искру. Она должна быть устойчивой и иметь светло-голубой оттенок. Если же искры нет, необходимо произвести более точную диагностику, так как в этом может быть виновна не только катушка, но и коммутатор, и датчик Холла, и замок зажигания

Если же искры нет, необходимо произвести более точную диагностику, так как в этом может быть виновна не только катушка, но и коммутатор, и датчик Холла, и замок зажигания.

Для точной проверки катушки потребуется омметр или мультиметр с функцией измерения сопротивления. Порядок проверки следующий:

1. При помощи ключа на 13 мм откручиваем гайки крепления катушки к кронштейну. Отсоединяем от неё все провода и снимаем с автомобиля.
2. Очищаем корпус от грязи и пыли.
3. Включаем омметр в диапазоне измерений 0–20 Ом.

4. Щупы прибора подключаем к боковым клеммам катушки (выводы обмотки низкого напряжения), смотрим на показания. Они должны быть в пределах 0,45–0,5 Ом.

5. Для проверки целостности вторичной обмотки один щуп омметра подключаем к центральному выводу, а второй — к клемме с маркировкой «+Б». Переключаем прибор в диапазон 0–20 кОм и смотрим на показания. У рабочей катушки сопротивление вторичной обмотки должно быть в пределах 5–5,5 кОм.

Если показания прибора отличаются от указанных, катушку необходимо заменить.

Какие неисправности могут произойти в работе замка зажигания?

Что представляет собой схема подключения проводов ЗЗ, как снять, как подключить, произвести замену и ремонт механизма в гаражных условиях? Для начала предлагаем разобраться в основных поломках, которые могут произойти с девайсом. Сам по себе ЗЗ состоит из механической, а также контактной частей. В механическую часть устройства вставляется ключ, а в контактной группе расположены все нужные для работы контакты и провода.

Одной из основных причин поломки шестерочного ЗЗ является заклинивание устройства в случае попытки угона автомобиля. Если ЗЗ заклинит, то разумеется, запуск двигателя будет невозможным.

Кроме того, одной из наиболее встречаемых причин считается именно поломка контактной группы. Как показывает практика, данная составляющая может сломаться из-за короткого замыкания либо закисления контактов, также проблема может заключаться в повреждении изоляции. Основными признаками неработоспособности ЗЗ является невозможность запуска двигателя, а также отказ в работе сразу нескольких потребителей энергии, которые, как может показаться на первый взгляд, не связаны между собой.

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Устанавливается трамблер ВАЗ-2106 на левой стороне двигателя, привод происходит от шестерни масляного насоса. Этот прибор предназначен для коммутации высокого напряжения, создаваемого катушкой зажигания. За время выпуска «шестерок» трамблеры изменились существенно — прошли эволюцию от контактных до бесконтактных. На последние автомобили ВАЗ-2106, которые до 2006 года производились на конвейерах ИЖ-Авто, уже ставились инжекторные системы. В них нет трамблера, его функции полностью передали электронному «мозгу».

Устанавливаем новый замок

Замок зажигания отсоединен. Теперь мы можем приступить к подключению нового.

Если вам посчастливилось стать обладателем фишки, замыкающей провода, то просто подключаем её к новому замку.

Подключение фишки

Если же фишки нет, то подключаем каждый провод по отдельности. Берем в руки клеммную колодку нового замка зажигания так, чтобы единственная находящаяся на нем двойная клемма была справа и находилась в вертикальном положении. Верхнему отделению двойной клеммы соответствует двойной черный провод.

Распиновка проводки по цветам

Далее двигаемся против часовой стрелки. Следующим подключается – розовый провод, за ним – двойной голубой, потом коричневый, и последний — красный. Кроме того, разобраться в расположении проводов на клеммной колодке вы можете с помощью цифирных отметок, которой помечена сама колодка. Возле каждой клеммы имеется обозначение, рассмотрим соответствие клемм цветам проводов:

• 1NT – черный двойной провод
• 30 –провод розового цвета
• 15 – двойной голубой провод
• 30/1 –провод коричневого цвета
• 50 –провод красного цвета.

Задняя часть замка

Теперь настало время зафиксировать новый замок в его исходной позиции – слева от руля.

Итак, вставляем в замок ключ и фиксируем его в положении «0». Затем берем замок и вставляем его в исходное положение, «утапливая» при этом пальцами боковой фиксатор. Теперь замок на месте, соответственно мы можем закручивать крепежные винты и устанавливать декоративный защитный кожух.

Работа по установке окончена. Теперь следует убедиться в том, что все в автомобиле работает как исправно. Сначала подключаем аккумулятор. При корректной работе системы во время установки ключа в положение «0» все системы должны быть отключены. В положении «I» подается питание на систему управления двигателем, генератор, фары, сигнальные лампы, омыватели и очистители стекол, стеклоподъемники и контрольные приборы.

В положении «II» напряжение подается на те же системы, а также, кроме того, происходит запуск стартера. При правильной работе замка запорный стержень противоугонного механизма будет выдвигаться, и убираться при перемещении ключа из позиции «0» (отключено) в позицию «I» и обратно.

Как видите, ничего сверхъестественного – замок зажигания можно заменить самостоятельно, не обращаясь за помощью в автосервисную мастерскую. Главное – немного терпения, знаний, и вы освоите несложный ремонт автомобиля. И «шестерочка» будет еще долго радовать вас своей верной службой. Удачи на дорогах!

Россия, Пенза 2020г

Lada Largus — универсал повышенной вместимости на платформе В0. Ларгус — проект АВТОВАЗа и Альянса Renault — Nissan. Впервые в России модель была представлена в 2010 году (под именем Проект R90). Largus, по сути, тот же Renault Logan MCV с небольшими изменениями.

Блок предохранителей — находится слева на панели приборов с торца. Для доступа необходимо снять крышку(на защелках). Еще один блок реле и предохранителей находится под капотом.

Расположение предохранителей в монтажном блоке Lada Largus

Таблица предохранителей Лада Ларгус и защищаемые цепи

F1(20A)Очиститель ветрового стекла(мотор), переключатель очистителя и омывателя стекол. ЦЭКБС. Блок реле потребителей электроэнергии. Реле обогрева стекла двери задка.F2(5A)Щиток приборов. Реле системы впрыска. Эбу системы впрыска(кл. 15). Реле топливного насоса.F3(10A)Выключатель стоп сигнала.F4(10A)Поворотники. Диагностический разъем. Катушка иммобилайзера. ЦЭКБС.F5-F8Резерв.F9(10A)Ближний свет(левая фара), сигнализатор ближнего света в щитке приборов.F10(10A)Ближний свет(правая фара).F11(10A)Дальний свет(левая фара), сигнализатор дальнего света вщитке приборов.F12(10A)Дальний свет(правая фара).F13(30A)Электростеклоподъемники задних дверей.F14(30А)Электростеклоподъемники передних дверей.F15(10A)ABS.F16(15A)Обогрев сидений(передние).F17(15A)Звуковые сигналы.F18(15A)Габариты (левый борт), лампа освещения номерного знака.F19(10A)Габариты (правый борт), освещение вещевого ящика. Подсветка приборов, кнопок управления. Зуммер ЦЭКБС.F20(7.5A)Противотуманки(задние) и сигнализатор включения в щитке приборов.F21(5A)Обогрев зеркал наружнего вида.F22-F23Резерв.F24(5A)Электронасос усилителя руля.F26(5A)Цепь блока управления подушками безопасности.F27(20A)Очиститель стекла двери багажника, омыватель стекол, лампы света заднего хода.F28(15A)Плафон освещения салона и багажника. Питание устройства мультимедии. Комбинация приборов.F29(15A)Выключатель аварийки. Переключатель указателей поворотов. Прерывистый режим работы очситителя ветрового стекла. Центральный замок. ЦЭКБС. Разъем диагностики.F30(20A)Центральный замок. ЦЭКБС.F31(15A)Силовая цепь обмотки реле K7 противотуманных фар.F32(30A)Силовая цепь реле обогрева стекла двери багажного отделения.F33-F35РезервF36(30A)Силовая цепь реле вентилятора отопителя(К8).F37(5A)Электропривод зеркал.F38(10A)Прикуриватель. Мультимедиа(15 кл). DRL.F39(10A)Питание обмотки реле вентилятора отопителя(К8). Питание управления климатической установкой.

Расположение предохранителей и реле в подкапотном блоке

К1Реле насоса омывателя фар.К2Реле противотуманных фар.К3Реле вентилятора отопителя.К4Главное реле(нагреватель ДК, ДС, форсунки, КПА, обмотки реле К8, К7, К6.К5Реле топливного насоса и катушки зажигания.К6Реле вентилятора охлаждения(низкая скорость).К7Реле кондиционера.К8Реле вентилятора охлаждения(высокая скорость для авто с конд.).F1(60А)На блок предохранителей в салоне.F2(60А)Замок зажигания(выход на клемму 15). Левый подрулевой переключатель.F3(40А)Силовые цепи: реле кондицонера(К7). Реле вентилятора (K3, низкая скорость). Реле вентилятора(K8, высокая скорость).F4(25А)ABSF5(50А)ABSF6(30A)Реле вентилятора охлаждения(К6).F7(25A)Реле топливного насоса(K5). Катушки зажигания. Главное реле(K4).F8(5A)Обмотка главного реле(K4) системы впрыска. ЭБУ двигателя.F9(15A)Резерв.

замок зажигания ваз 2104 схема подключения проводов

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	12-04-2019

замок зажигания ваз 2104 схема подключения проводов — Схема замка зажигания ваз 2101, устройство и подключение remont-avtovazrushema-zamka-zazhiganiya-vaz-2101 Cached Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ -2101 схема подключения не требуется Замок зажигания ВАЗ 2106: схема подключения проводов cars-bazarruvse-o-prodazhe-avtozamok-zazhiganiya-vaz-2106 Cached Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется Замок Зажигания Ваз 2104 Схема Подключения Проводов — Image Results More Замок Зажигания Ваз 2104 Схема Подключения Проводов images Замена замка зажигания или контактной группы на автомобиле wwwautoezdacomremauto948-zamena-zamka-zaguganiahtml Cached Замена замка зажигания или контактной группы замка зажигания , схема подключения замка зажигания автомобиля ВАЗ , Lada Замена замка зажигания или контактной группы на автомобилях wwwavtoreminfostativaz-2101-vaz-2106-vaz-2107zamena Cached Схема подключения замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами Схема подключения замка зажигания ВАЗ-2107 ВАЗ-2101 vazdriverru Электрооборудование Схема подключения замка зажигания ВАЗ -2107 ВАЗ -2101 В этом мануале мы приводим подробную схему подключения замка зажигания на ВАЗ классике с фотографией и цветами проводов Замок зажигания ваз 2106: Подключение, Схема, Как снять vz06-upruszzamok-zazhiganiya-vaz-2106html Cached Это и окисление проводов , заклинивание личинок и многое другое Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ -2106 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruelektroshema-vaz- 2104 html Cached Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ vaz-russiacomremont-vaz-2108zamena-zamka Cached Как заменить замок зажигания , проверить контактную группу и заменить её на ВАЗ 2108- ВАЗ 21099? Замена замка зажигания : Как снять замок зажигания на ВАЗ 2107: схема подключения avtozamcom ВАЗ ВАЗ 2107 2 Схема подключения в ВАЗ -2107 по цвету проводов замок зажигания на ВАЗ 2107 потребуется Замена замка зажигания на ВАЗ 2101-ВАЗ 2107 vaz-russiacomremontzamena-zamka-zazhiganiya Cached За это отвечает замок зажигания , замени его на новый и всё у вас будет в порядке с блокировкой! (О том как заменить замок , см в статье: Замена замка зажигания на ВАЗ ) Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,310

• На ножке, р. 188 см, пр-во Германия. Продам Ваза в Кемерово 51103 Первоначальное описание товара, ц
• ену и контакты нужно указывать в тексте объявления. 1 — на конденсатор, 2 — вывод ВК и 3 — вывод Б , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка за
• , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка зажиганияquot;, только на схеме они соединяются у предохранителя, На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок. Если этот участок цепи исправен, а плюс на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Например, чтобы вы могли открыть автомобиль при помощи центрального замка. Но и на этот случай у угонщиков есть своя схема. ВАЗ форум : Форум владельцев автомобилей ВАЗ и не только. БУ запчасти ВАЗ 2104 — Нижний Новгород. Комплект личинок для дэу нексия двери, багажник, замок зажигания Цена: 1 750 руб. . Группы замка зажигания на нексии — Daewoo Nexia FAQ — тюнинг дэу . Люди, помогите с подключением замка. Благодарю за помощь, но мне бы ещё схему по цветам. В нашем электронном онлайн автокаталоге, можно искать запчасти ВАЗ-2131 по номеру или заводскому чертежу узла, сделать заказ и узнать стоимость запчастей.

Инструкция

Снятие неисправного устройства

Чтобы правильно снять, произвести замену и подключить все необходимые провода в соответствии со схемой, вам потребуется выполнить определенные действия. Для их выполнения понадобятся отвертки, а также шило. Если шила у вас нет, то для этих целей можно применить длинный гвоздь шириной около 2 мм, также для этих целей подойдет маленькая отвертка. Хотя напряжение в бортовой сети автомобиля является безвредным для человека, во время снятия есть вероятность повреждения и замыкания проводов схемы, а это может стать причиной поломки другого оборудования, помните об этом.

Чтобы правильно снять устройство, выполните следующие действия:

1. В первую очередь отключаем АКБ.
2. Затем нужно повернуть ключ в замке на 90 градусов, чтобы он находился в положении 0, как видно по фото. Так делается специально, чтобы штифт, который фиксирует рулевой шкив от проворачивания, смог зайти в секретную часть и не препятствовал процессу замены.
3. Следующим этапом ремонта будет демонтаж пластиковой накладки рулевой колонки. Чтобы сделать это, необходимо выкрутить пять болтов, которые фиксируют нижнюю часть облицовки и верхнюю.
4. Далее, необходимо поднять верхнюю часть и вытащить ее. Затем обе части, как видно по фото, необходимо убрать в сторону.
5. Следующим этапом ремонта будет выкручивание болтов, фиксирующих устройство согласно схеме. Этих винтов несколько, они установлены по левую и правую стороны от выключателя. Также нужно отсоединить провода от группы.
6. Теперь вам потребуется найти небольшую щель, расположенную с левой стороны от устройства. В эту щель устанавливается шило или отвертка, после чего вдавливается сам фиксатор.
7. Далее, можно демонтировать систему из фиксаторов, поддев ее отверткой для последующего ремонта или замены.

Замена контактной группы и установка замка зажигания

Теперь вы сможете узнать, как в соответствии со схемой подключения проводов, приведенной на фото, осуществляется распиновка и установка новой группы. Как показывает практика, именно этот элемент зачастую вызывает поломки в работе замка зажигания. Для правильного выполнения распиновки и подключения в соответствии со схемой. В первую очередь нужно демонтировать пружинное кольцо, таким образом группа сможет извлечься сама.

Затем необходимо установить новый элемент к корпусу системы так, чтобы паз группы был максимально точно монтирован на шток, после этих действий группа фиксируется с помощью той же пружинки.

Произведя подключение нового компонента, необходимо правильно установить сам замок, для этого выполните действия:

1. Для начала следует установить ключ в замок, после чего, как мы уже делали выше, провернуть его на 0.
2. Зажимается крепление, устанавливается выключатель в фиксатор.
3. В соответствии со схемой для ВАЗ 2106 производится установка и подключение проводов.
4. Затем производится монтаж пластиковой облицовки на рулевую систему, с помощью пяти винтов две части надежно фиксируются.

ВАЗ-21310, отзывы

Как произвести ремонт замка зажигания с заменой контактной группы

Если вы не хотите менять замок полностью, то стоит установить на него новый токопроводящий элемент. Для этого вам необходимо:

1. Найдите на обратной стороне механизма контактную группу, закрепленную пружинным кольцом. Его вам понадобится снять руками или аккуратно подтолкнуть отверткой.
2. Удалите саму группу – она представляет собой два пластиковых кольца, внутри которых расположена пружина. Особенность этих колец в том, что они имеют скрытые дорожки, проводящие ток.

Теперь вам можно установить новую контактную группу на место демонтированной. Сборку проведите по инструкции:

поочередно перенесите провода со старой детали на новую, чтобы соблюсти расположение контактов;
установите ключ в нулевом положении;
поверните верхнюю часть детали влево до упора;
вставьте группу в замок;
важно, чтобы в специальный паз попала лопатка внутри корпуса;
теперь остается только защелкнуть и установить на место пружинное кольцо.

Контактная группа выходит из строя из-за появления нагара на токопроводящих дорожках. Лучше всего установить новую деталь, а не пытаться убрать загрязнения со старой. Для ВАЗ-2106 стоимость этой комплектующей – около 100 рублей.

При приобретении новой запчасти обращайте внимание на стартерный контакт. Он должен быть закреплен жестко, чтобы при использовании его не было изгибов
